Выключатель нагрузки -10/630-20³ У2 разработан в соответствии с ГОСТ 17717 и ТУ3414-003-11567922-2005, идеально подходит для включения и отключения под нагрузкой участков трехфазного переменного тока частотой 50-60 Гц с номинальным напряжением 6-10 кВ.
Основное преимущество ВНВР на 10кВ “Волна” заключается в его концепции «три в одном», что значительно оптимизирует затраты и пространство. Устройство объединяет в себе функции:
Выключателя: надежно размыкает и замыкает электрические цепи под нагрузкой. Благодаря вакуумной технологии, этот вакуумный выключатель 10кВ обеспечивает эффективное гашение дуги, повышая надежность всей системы.
Разъединителя: в отключенном положении ВНВР образует видимый разрыв, что является критически важным требованием безопасности при проведении ремонтных или профилактических работ.
Заземлителя: встроенные заземляющие ножи (в данной модификации – ЗН снизу) обеспечивают быстрое и надежное заземление отключенных участков цепи, минимизируя риски для персонала.

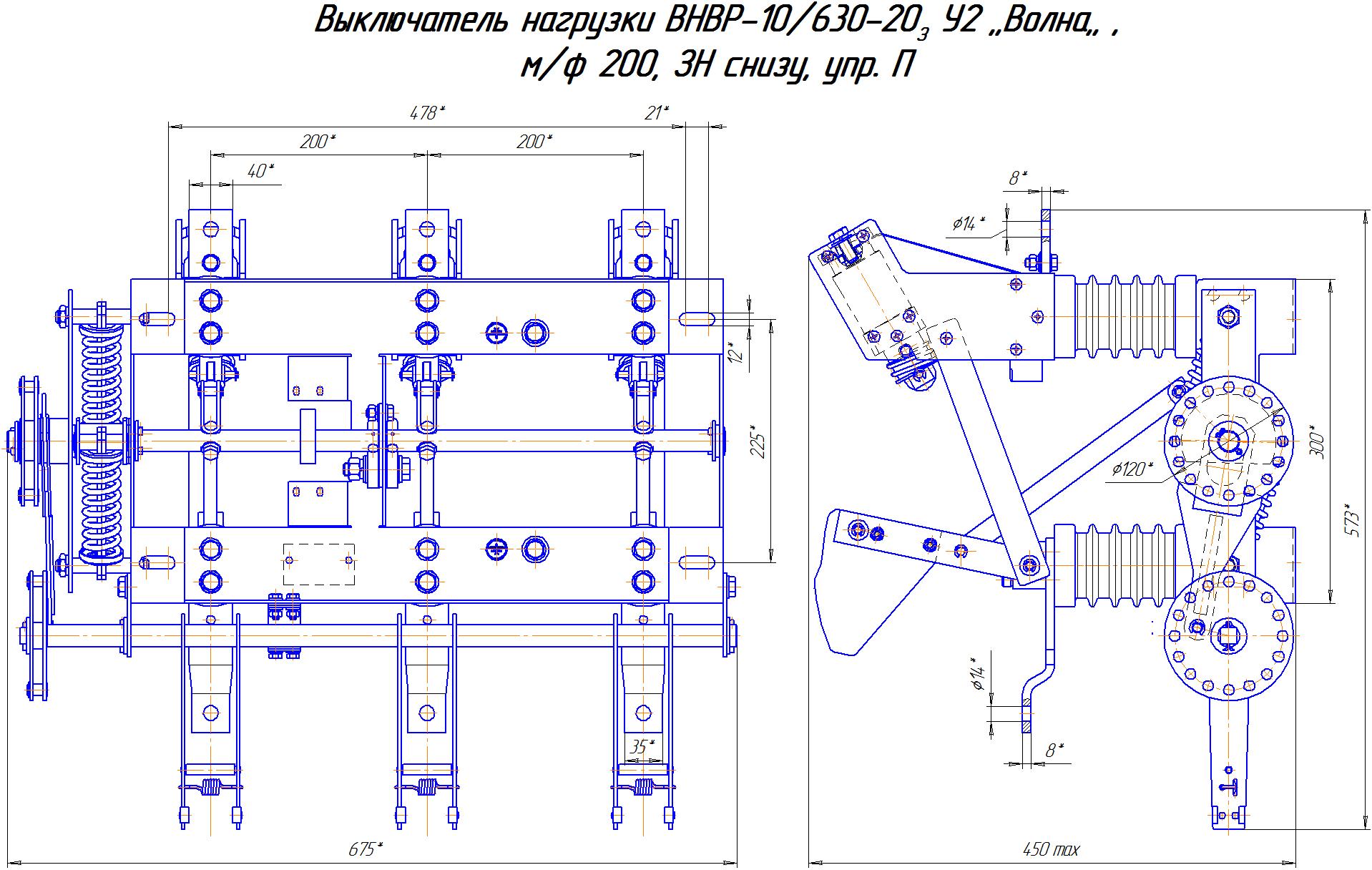

Модификация ВНВР 10 с номинальным током выключателя нагрузки 630 А гарантирует стабильную работу даже в условиях высоких нагрузок. Параметр -20³ указывает на высокую коммутационную способность, а климатическое исполнение У2 позволяет эксплуатировать выключатель в умеренном климате на открытом воздухе. Удобство монтажа обеспечивается межфазным расстоянием м/ф 200 мм, а простота управления достигается за счет приводного механизма типа П.
Используя выключатель нагрузки ВНВР “Волна” -10/630-20³ У2, вы получаете комплексное, высоконадежное и безопасное решение для ваших энергетических объектов, соответствующее всем современным стандартам качества.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
