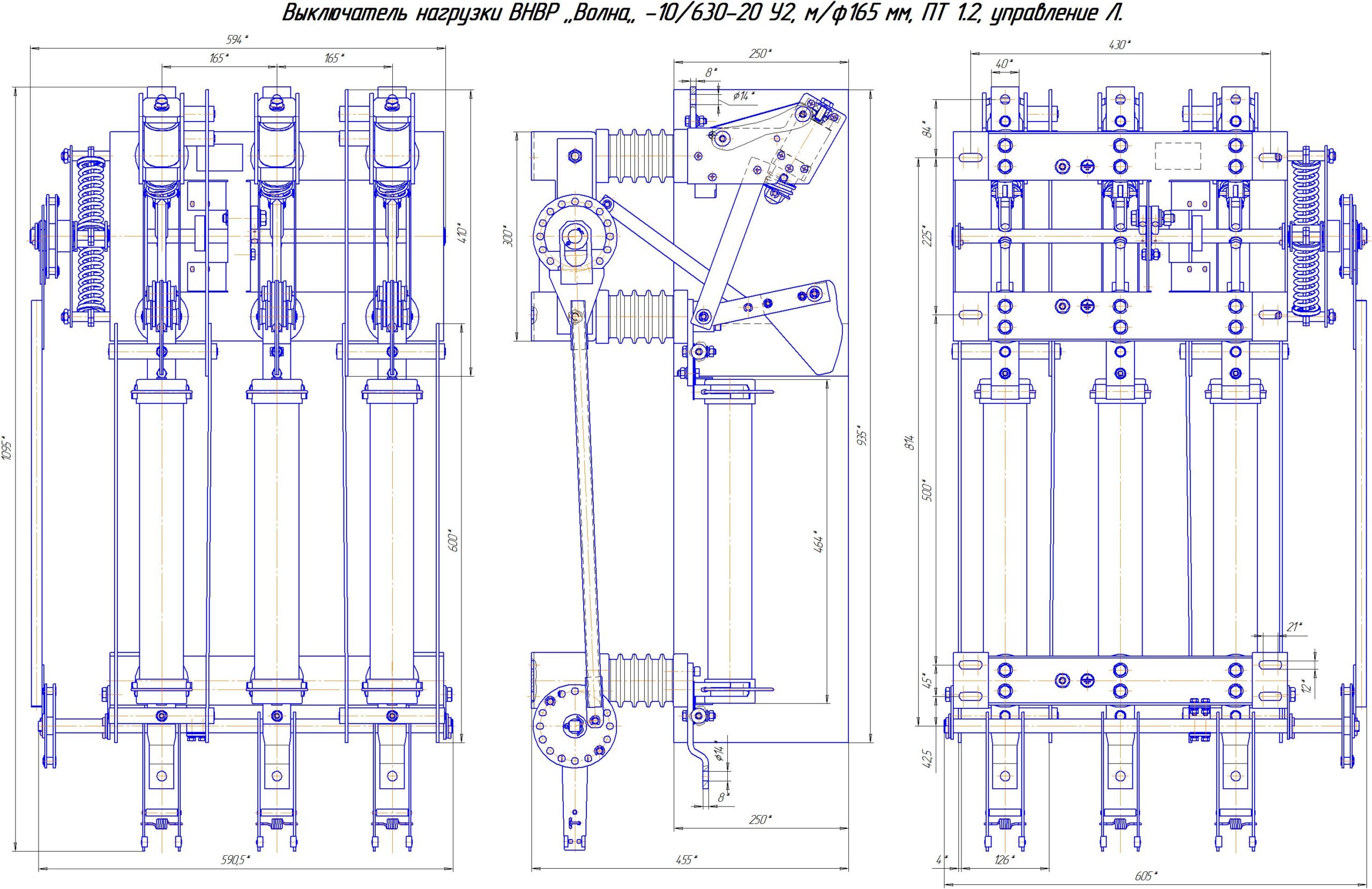

Выключатель нагрузки ВНВР “Волна” -10/630-20 У2, м/ф 165 мм, ПТ 1.2, управление П представляет собой коммутационное устройство. С его помощью проводится соединение и разъединение участков сети. Операции выполняются в «горячем» режиме, без отключения нагрузки. Разработан в рамках рекомендаций и требований ГОСТ 17717 и ТУ 3414-003-11567922-2005.
Допускается эксплуатация оборудования в сетях и на оборудование 10 кВ. Ток номинального значения составляет 630 А. Реализация корпуса У2 допускает установку в закрытых помещениях и под навесом. Межфазное расстояние равно 165 мм, чего достаточно для обеспечения изоляции. Параметр ПТ 1.2 указывает на повышенный ресурс механических операций. Контактная система рассчитана на регулярные коммутации. Управление типа «П» реализовано через механический привод. Он обеспечивает четкую фиксацию рабочих положений. Это снижает риск ошибочных переключений при эксплуатации.
Данная модель отличается продуманной компоновкой узлов. Конструкция рассчитана на длительную работу без частого обслуживания, а элементы выключателя устойчивы к механическим нагрузкам. Будьте уверены, производство вакуумных выключателей в России налажено в соответствии с установленными стандартами. При покупке, мы предлагаем гарантию качества и конкурентные цены.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
