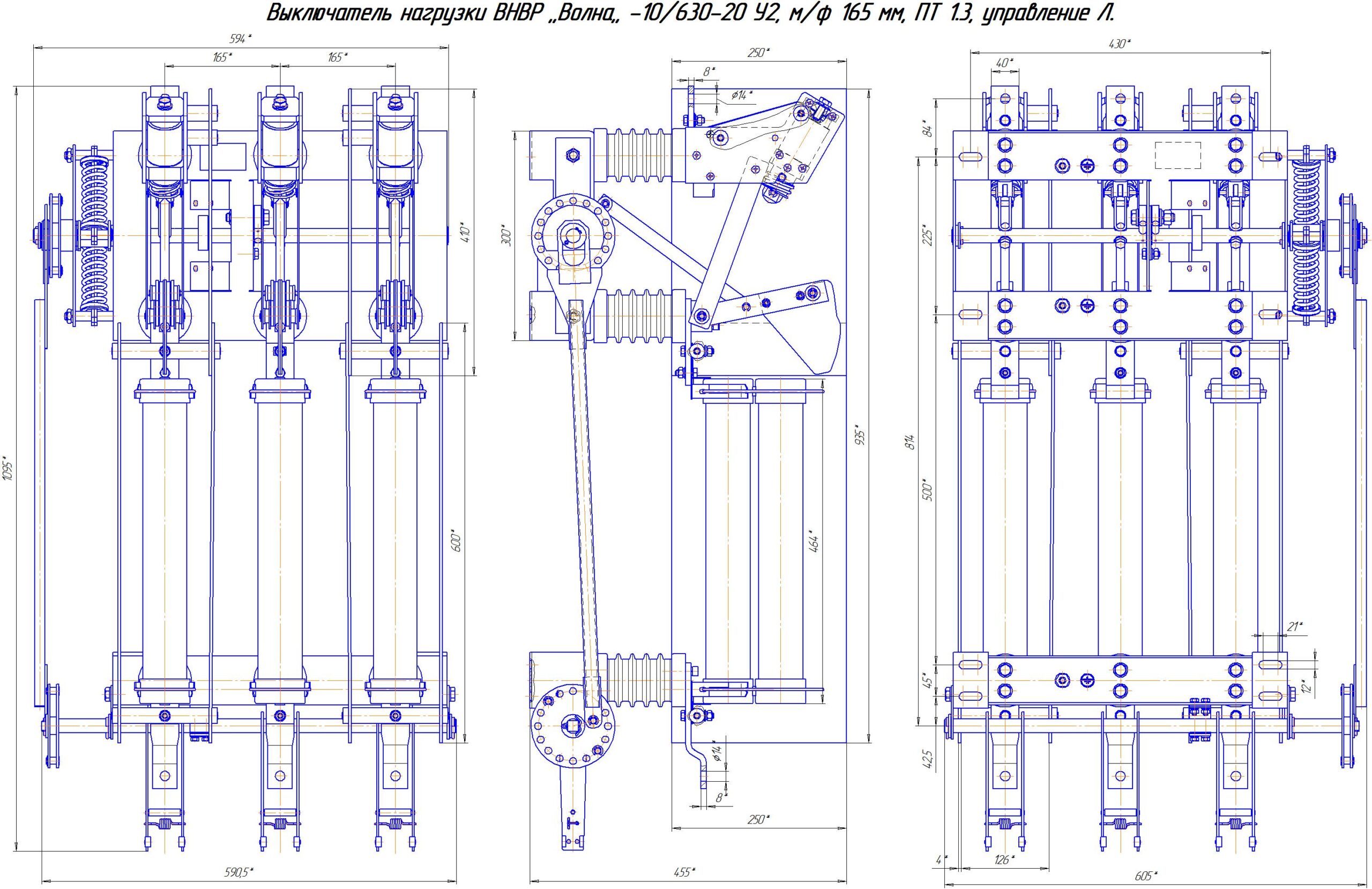

Выключатель ВНВР “Волна” -10/630-20 У2, м/ф 165 мм, ПТ 1.3, управление Л — применяется на энергоустановках и оборудовании для отключения нагрузки. С его помощью производится размыкание электрических цепей в безопасном для оборудования режиме. Конструкция устройства обеспечивает стабильную эксплуатацию в распределительных пунктах и трансформаторных подстанциях. При разработке и производстве учтены ГОСТ 17717 и ТУ 3414-003-11567922-2005.
ВНВР «Волна»-10/630-20 У2 пригоден для эксплуатации при токе 630 А и рассчитан на напряжение 10 кВ. Промежуток между фазами – 165 – этого достаточно для удобного монтажа и соблюдения требований по изоляции. Параметр ПТ 1.3 подтверждает высокую механическую и электрическую износостойкость. Этот выключатель надежно справляется с коммутацией линий под нагрузкой и подключением трансформаторов, обеспечивая долговечность и безопасность эксплуатации.
Оборудование имеет широкую область применения: в промышленных установках, при контроле оборудования и электрической техники. Закупить выключатели нагрузки ВНВР 10/630-20 можно для подстанций и распределительных пунктов в нашей компании по конкурентоспособным ценам. Работаем быстро, комплексно, поможем с подбором комплектующих.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
