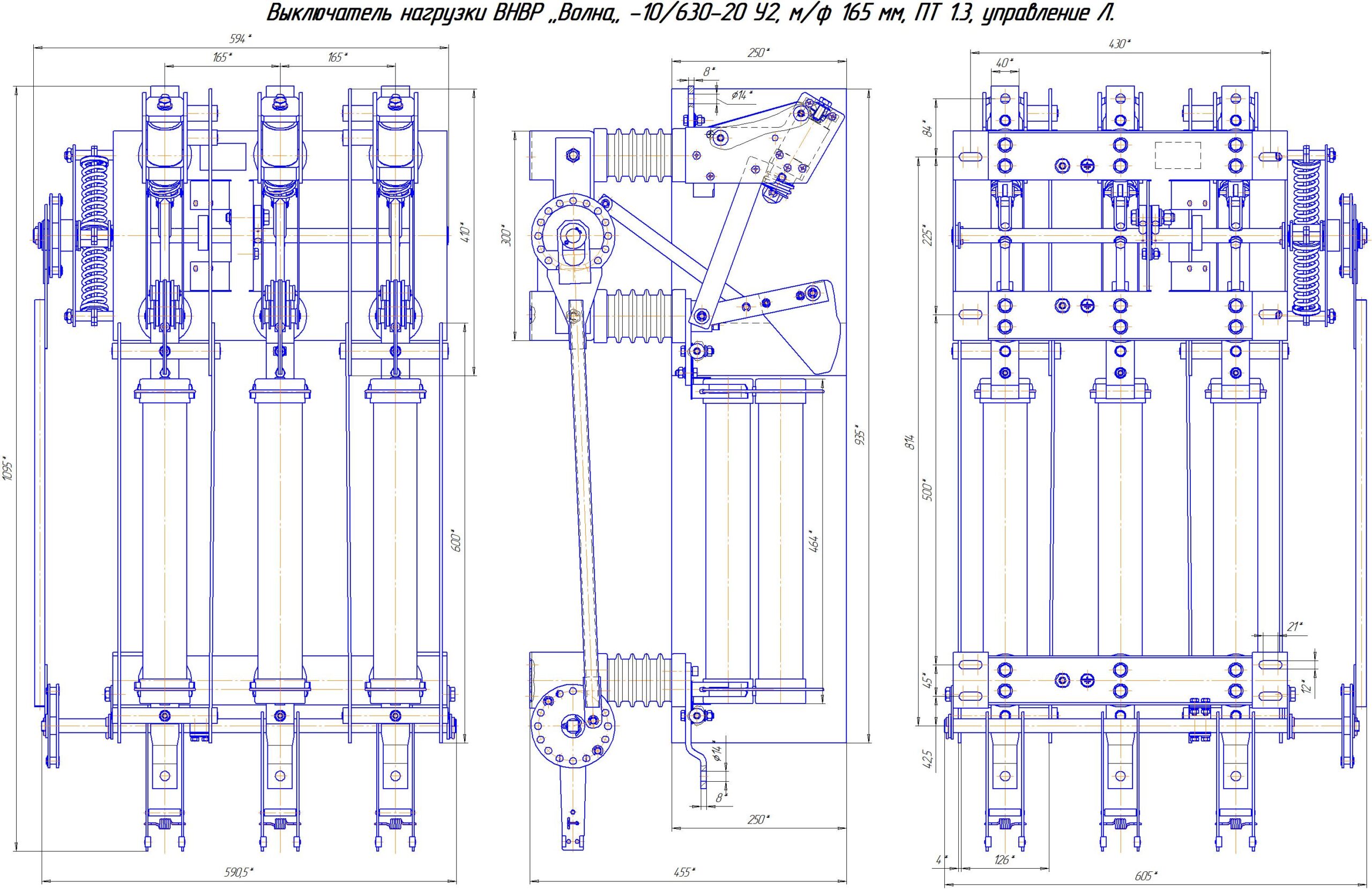

Если для распределительных устройств потребовался выключатель нагрузки, купить подходящее оборудование можно в компании «Аргон». Модель ВНВР “Волна” -10/630-20 У2, м/ф 165 мм, ПТ 1.3, управление П применяется в промышленных и коммерческих сетях. Используется в качестве средства коммутации подачи тока для устройств, работающих под нагрузкой. Благодаря соответствию ГОСТ 17717 и ТУ 3414-003-11567922-2005 отличается надежностью и долговечностью при работе.
Выключатель данной модели предназначен для сетей с нагрузкой до 10 кВ, током 630 А. Вариант исполнения У2 это означает, что он подходит для щитов внутри помещений, а также уличного расположения под оборудованным навесом. Расстояние между контактными элементами фаз в 165 мм исключает вероятность замыкания и позволяет размещать выключатель в компактных ячейках КРУ и КСО. Показатель ПТ 1.3 подтверждает высокий ресурс механической и электрической износостойкости. Управление типа «П» обеспечивает четкое срабатывание при переключении. Исключен сброс рукоятки.
Выключатель нагрузки ВНВР «Волна»-10/630-20 У2 применяется в сетях 6–10 кВ, комплектных трансформаторных подстанциях и распределительных пунктах промышленных и коммунальных объектов. Производство выключателя нагрузки данного типа налажено в массовом порядке. Благодаря этому, предлагаем оборудование по привлекательной цене, без переплаты. Быстро обработаем заявку, предоставим гарантию.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
