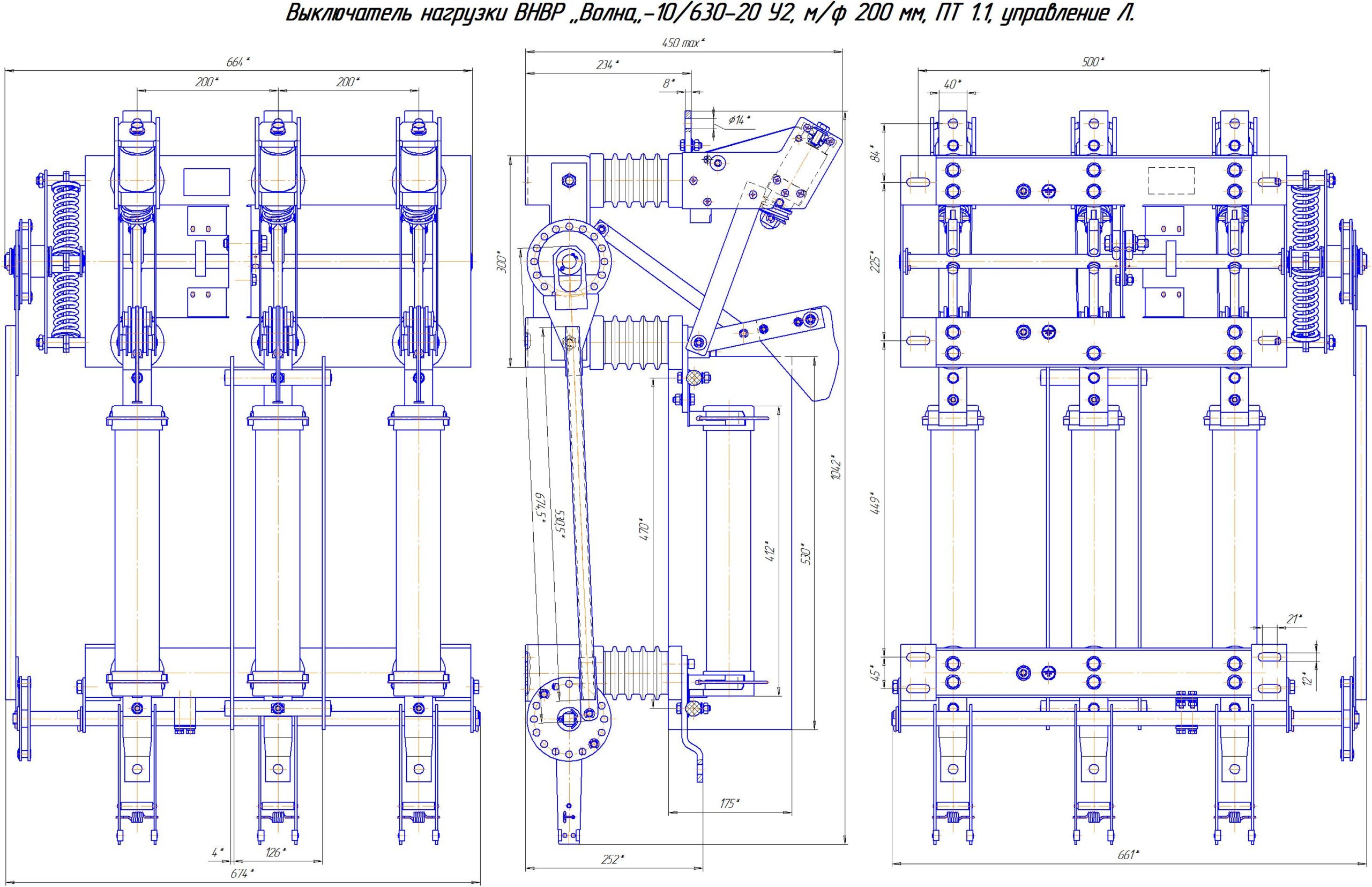

Выключатель нагрузки ВНВР «Волна» -10/630-20 У2, м/ф 200 мм, предназначен для надежной коммутации электрических цепей среднего напряжения и широко применяется в распределительных устройствах промышленных и энергетических объектов. Оборудование рассчитано на номинальное напряжение 10 кВ и ток до 630 А, что делает его оптимальным решением для сетей с высокой эксплуатационной нагрузкой.
Данный выключатель нагрузки выполнен на основе вакуумной дугогасительной технологии, обеспечивающей минимальный износ контактов и стабильную работу в течение всего срока службы. Конструкция отличается компактностью, а межфазное расстояние 200 мм позволяет удобно размещать устройство в шкафах КСО и КРУ.
Модель соответствует климатическому исполнению У2 и рассчитана на эксплуатацию в помещениях с умеренными условиями окружающей среды. Механизм управления типа Л обеспечивает четкую и безопасную коммутацию. По своим характеристикам устройство полностью отвечает требованиям, предъявляемым к оборудованию класса выключатель ВНВР 10 кВ.
Если вы планируете вакуумный выключатель 10/630-20 У2 для нового проекта или модернизации существующих сетей, данная модель, выполненная в соответствие с требованиями ГОСТ 17717 и ТУ3414-003-11567922-2005, станет отличным вариантом!
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
