Современный выключатель нагрузки 10 кВ ВНВР «Волна» разработан для эффективной работы в распределительных сетях переменного тока. Устройство рассчитано на номинальный ток 630 А и ток отключения 20 кА, что позволяет использовать его в системах с повышенными требованиями к безопасности.

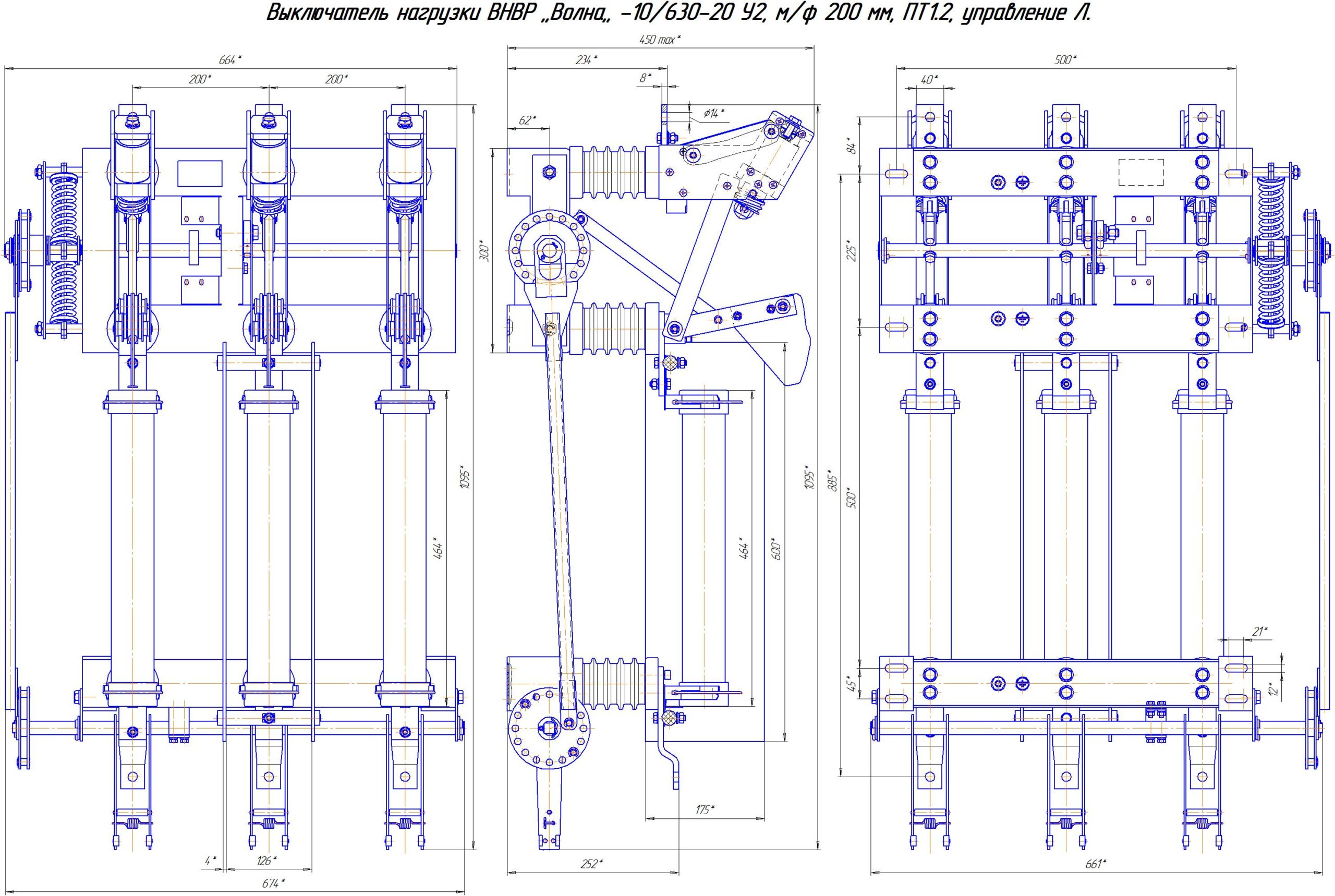

Благодаря вакуумному принципу гашения дуги, выключатель демонстрирует устойчивость к частым коммутациям в электрических цепях и не требует сложного технического обслуживания. Выключатель нагрузки ВНВР -10/630-20 У2, м/ф 200 мм, ПТ 1.2, управление Л обеспечивает стабильную работу при длительной эксплуатации и минимальные потери мощности.
Данное исполнение допускает использование оборудования в закрытых электроустановках различного назначения, а межфазное расстояние равное 200 мм упрощает монтаж и интеграцию в существующие схемы. Управление типа Л позволяет быстро и точно производить включение и отключение линий.
По своим параметрам выключатель нагрузки ВНВР, изготовленный в соответствие с требованиями ГОСТ 17717 и ТУ3414-003-11567922-2005, – это популярное решение для подстанций, распределительных пунктов и промышленных объектов. Оно полностью отвечает существующим требованиям и гарантирует бесперебойную работу устройств на вашем предприятии.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
