ВНВР «Волна» – выключатель нагрузки 630 А (значение номинального тока), который предназначен для безопасной коммутации линий в сетях среднего напряжения. Данная модель эффективно применяется в составе комплектных распределительных устройств и обеспечивает надежное управление электроэнергией.

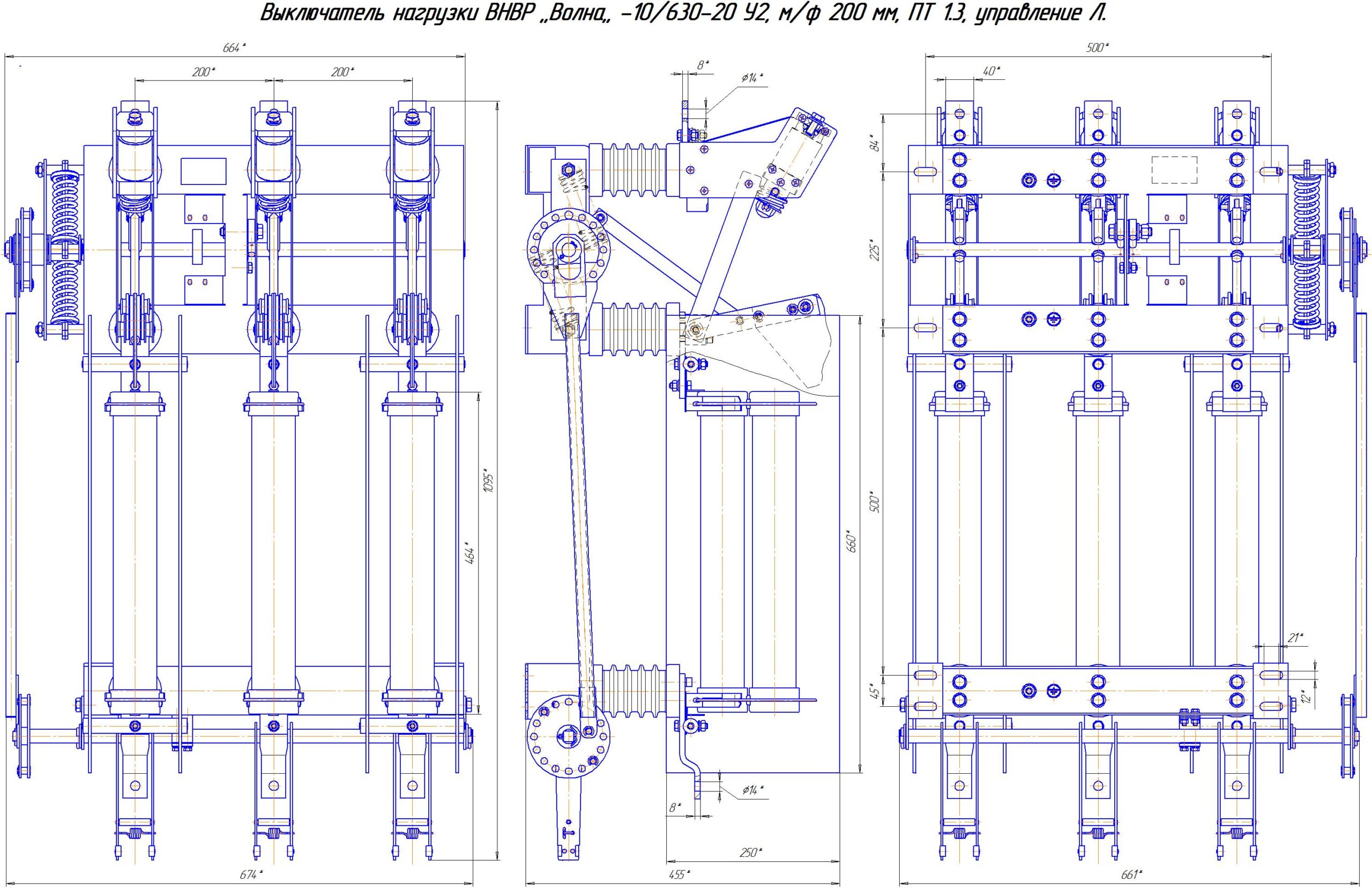

Использование вакуумных камер позволяет значительно увеличить ресурс работы и повысить эксплуатационную устойчивость. Выключатель нагрузки сохраняет стабильные характеристики даже при интенсивных циклах включения и отключения. Конструктивное исполнение с межфазным расстоянием 200 мм оптимально для компактного размещения оборудования.

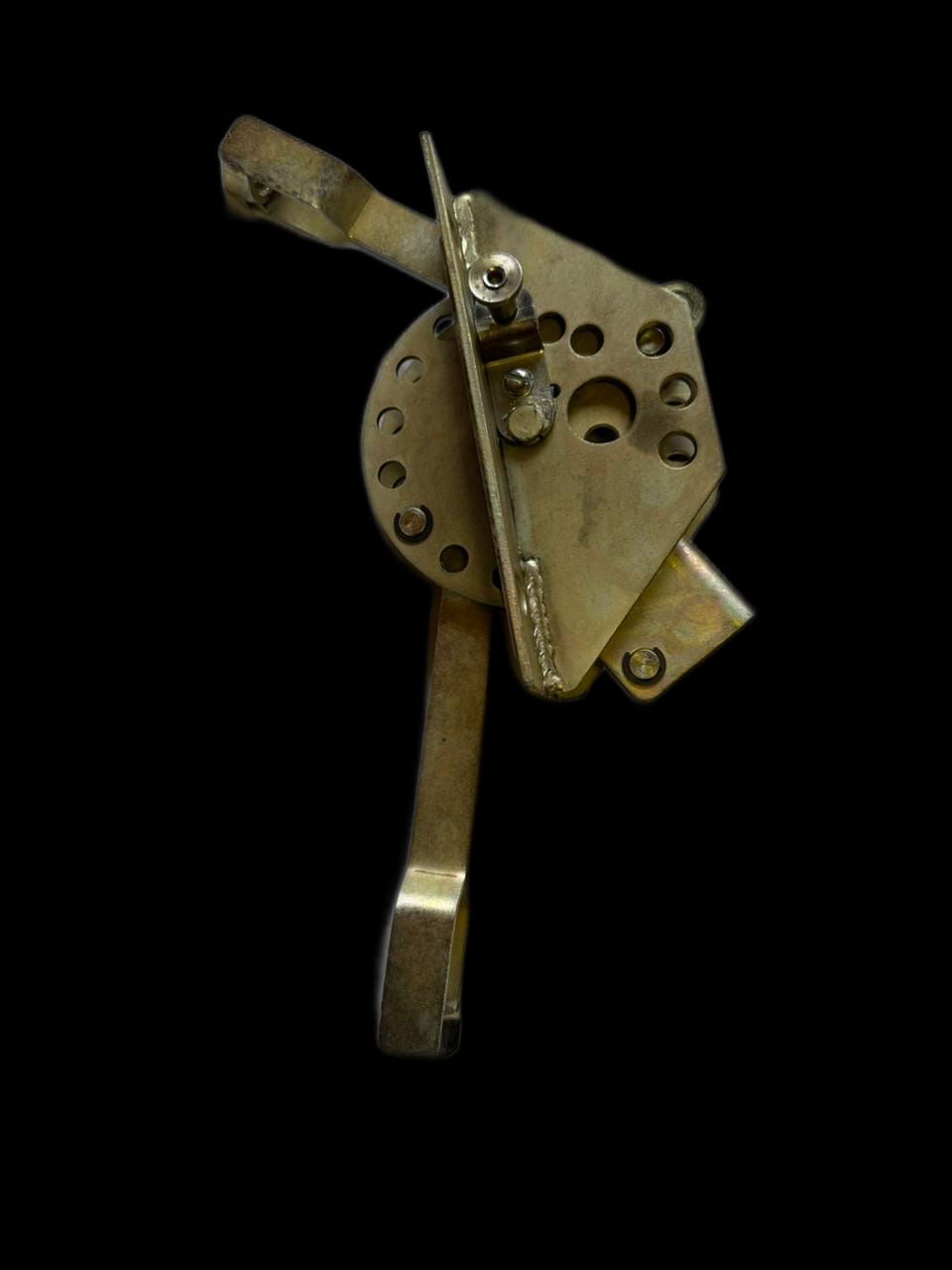

Управление типа Л отличается простотой и надежностью, снижая вероятность ошибочных операций. Климатическое исполнение У2 соответствует стандартным условиям эксплуатации внутри помещений. По классу напряжения устройство относится к группе выключателей нагрузки типа ВНВР.
При выборе оборудования, заказчиков, конечно, интересует цена ВНВР. Узнать стоимость, а также уточнить характеристики оборудования и получить консультацию перед покупкой вы можете, связавшись с нашими менеджерами по телефону. Будьте уверены, данная модель, изготовленная в соответствие с требованиями ГОСТ 17717 и ТУ3414-003-11567922-2005, – это удачное соотношение цены и качества.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
