Выключатели нагрузки 10/630-20 У2 серии ВНВР «Волна» предназначены для коммутации и защиты распределительных сетей среднего напряжения и широко применяются на промышленных предприятиях, энергетических объектах и распределительных подстанциях. Данное оборудование рассчитано на номинальное напряжение 10 кВ и ток до 630 А, что обеспечивает стабильную эксплуатацию и надежность при интенсивной нагрузке.

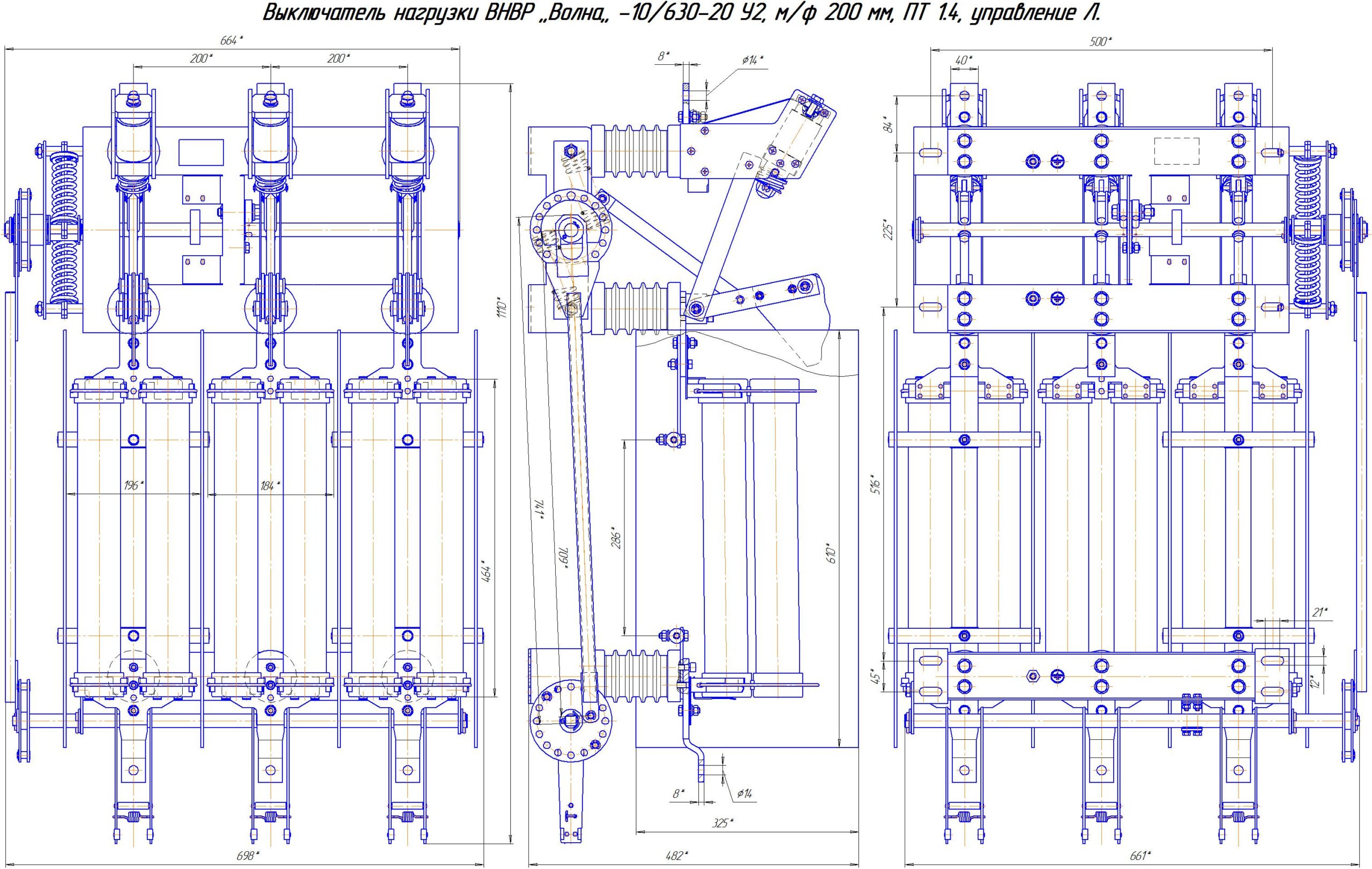

Модель выключателя ВНВР 10/630-20 оснащена вакуумными дугогасительными камерами, которые позволяют безопасно отключать рабочие токи нагрузки, предотвращая износ контактов и снижая потребность в техническом обслуживании. Межфазное расстояние 200 мм упрощает монтаж, а компактная конструкция облегчает интеграцию в шкафы КРУ и КСО, что особенно важно при модернизации существующих систем.
Конструктивные особенности включают прочный механизм управления типа Л, обеспечивающий точное и безопасное включение и отключение линий. Исполнение У2 рассчитано на эксплуатацию в закрытых помещениях с нормальными климатическими условиями, гарантируя долгий срок службы даже при интенсивной эксплуатации.
Кроме того, цена выключателя нагрузки делает данную модель выгодным выбором для заказчиков, стремящихся сочетать экономичность и надежность. Оборудование, изготовленное в соответствие с требованиями ГОСТ 17717 и ТУ3414-003-11567922-2005. подходит как для новых проектов, так и для замены устаревших выключателей, обеспечивая высокий уровень безопасности и эффективности работы электроустановки.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
