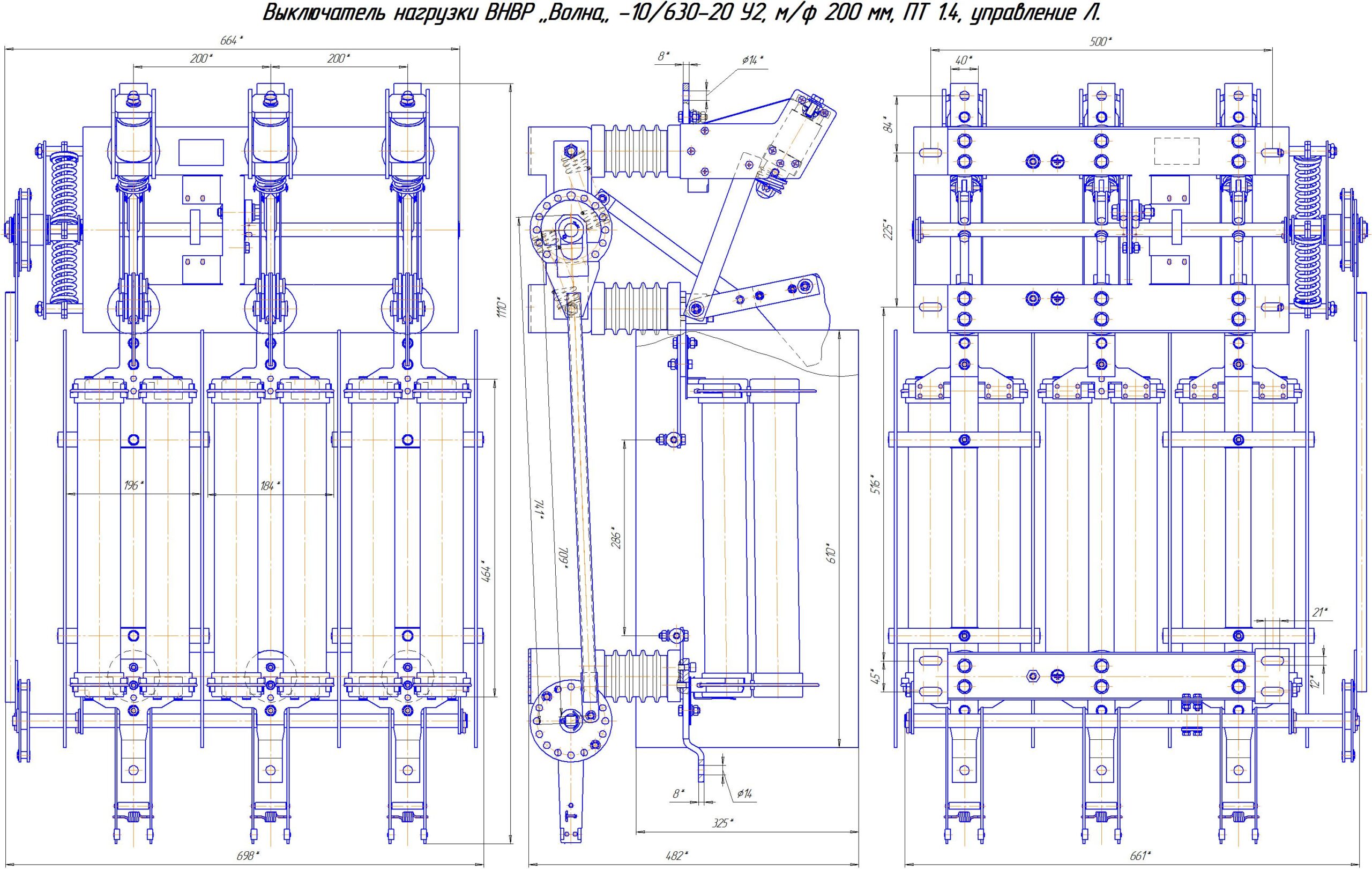

Если необходимы надежные вакуумные выключатели, производитель оборудования играет большое значение, так как является гарантом качества продукции. Выключатель нагрузки ВНВР «Волна»-10/630-20 У2 изготовлены в соответствии со всеми стандартами. Они представляют собой коммутационные аппараты среднего напряжения, предназначенные для включения и отключения электрических цепей под нагрузкой в сетях переменного тока. Применяются в комплекте устройств распределения нагрузки, КРУ и прочего.
Номинальный ток аппарата составляет 630 А, что позволяет использовать его в линиях с высокой нагрузочной способностью. Исполнение У2 указывает на возможность эксплуатации в умеренном климате при размещении в помещениях или под навесом. Межфазное расстояние 200 мм соответствует требованиям по электрической прочности и безопасности при работе на напряжении 10 кВ. Выключатель нагрузки не является устройством отключения при КЗ, однако допускает коммутацию номинальных токов нагрузки и отключение холостых линий и трансформаторов. Управление типа «П» обеспечивает механическое приведение в действие с четкой фиксацией положений, что повышает надежность и упрощает обслуживание оборудования. Оборудование соответствует ГОСТ 17717 и ТУ 3414-003-11567922-2005.
Заказать вакуумный выключатель 20кВ можно в нашей компании. АО «Аргон» поставляет качественное оборудование, по приемлемой цене. Поможем с подбором комплектующих для любого проекта.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
