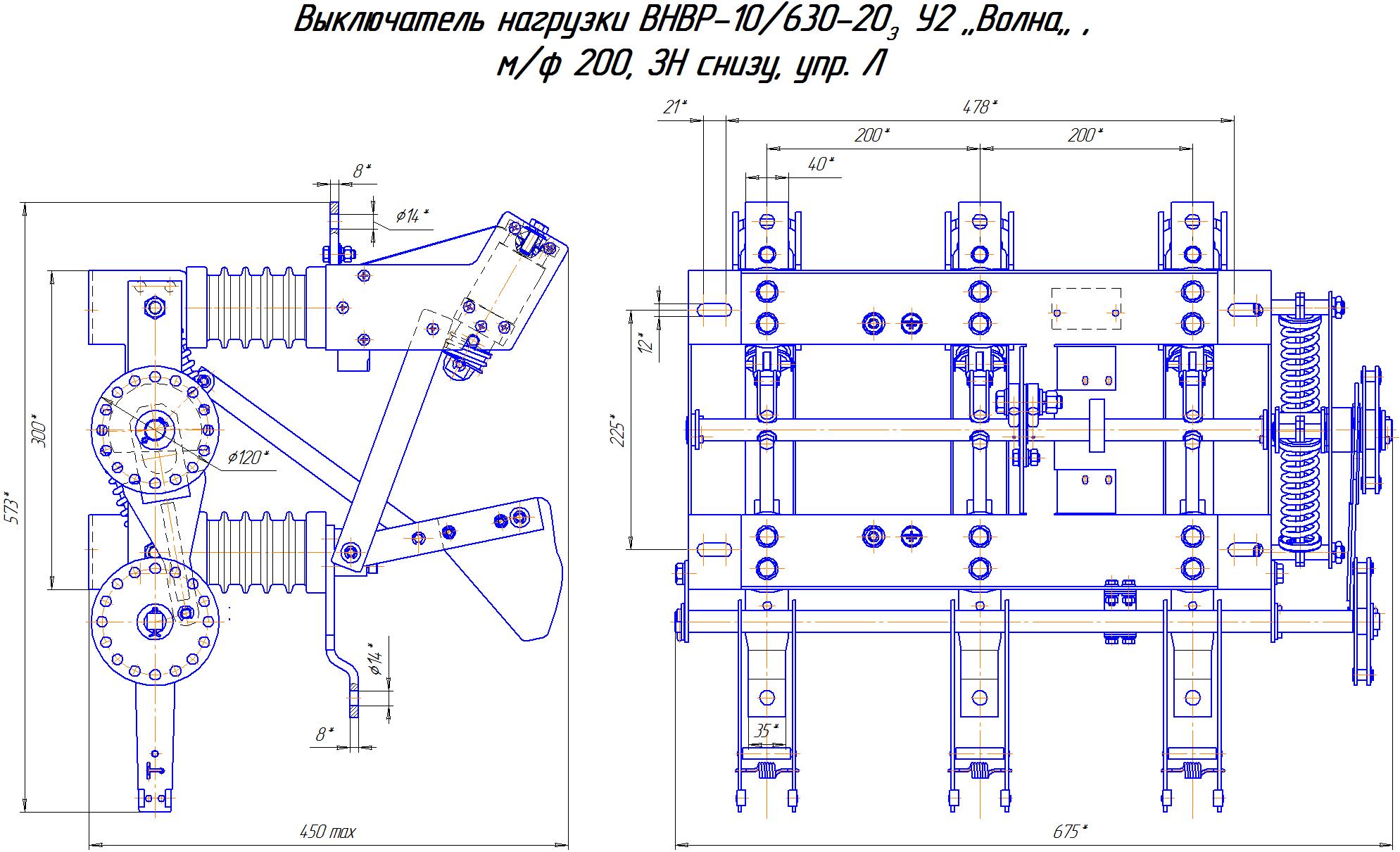

Выключатель нагрузки ВНВР «Волна» -10/630-20³ У2 – высокоэффективный и универсальный вакуумный выключатель 10 630. Он предназначен для безопасной коммутации трехфазного переменного тока частотой 50-60 Гц в электрических сетях с номинальным напряжением 6-10 кВ и током до 630 А. Если вам нужен надежный выключатель нагрузки 10 кВ, объединяющий ключевые функции, эта модель будет оптимальным выбором.
Модель ВНВР “Волна” реализует принцип “3-в-1”, объединяя функции, необходимые для безопасности и эффективности:
Выключатель нагрузки 10 кВ ВНВР “Волна” изготавливается по ГОСТ 17717 и ТУ3414-003-11567922-2005, что подтверждает его высокое качество. Данное оборудование считается востребованным из-за своей надежности и безопасности во время использования на своей электросети.
| Наименование параметра, единица измерения | Показатель |
|---|---|
| Технические характеристики | |
| Номинальное напряжение | 10кВ |
| Наибольшее рабочее напряжение | 12кВ |
| Межфазное расстояние (различные варианты исполнения) | 100мм |
| Наибольшее рабочее напряжение: | |
| - между фазами и с фазы на землю | 42 кВ |
| - между разомкнутыми контактами одной и той же фазы | 48 кВ |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-t п-О | 10000 |
| Механическая износостойкость, циклы В-t п-О | 10000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина | 750 мм |
| Длина | 850 мм |
| Высота | 525 мм |
| Вес | 35 кг до 40 кг (в зависимости от комплектации) |
